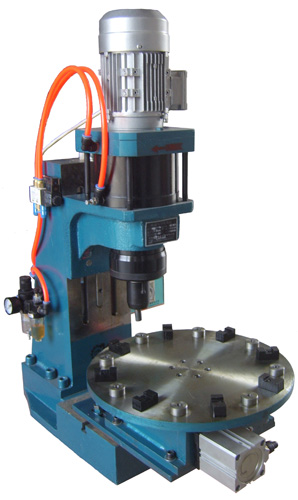

PXR1000A型自动铆接机

气动铆接机

PXR1000气动旋铆机主要技术参数
项目 单位 参数
铆接压力 KN 2-11
铆接范围(Q235) mm Φ2-Φ9
铆接工位 -- 8
喉口深度 mm 155
总行程 mm 40
可调行程 mm 20
转盘直径 mm Φ380
工作气压 Mpa 2-6
额定电压 V AC 380V三相四线
额定功率 KW 0.37



一、自动旋铆机的设计目的
随着机械行业自动化程度的不断提高及设备使用者对工作效率要求的提高,对铆接工艺的自动化要求也就应运而生。
普通旋铆机的工作效率及铆接效果相比传统冲压铆接已经提高了很多,但是如何实现旋铆铆接自动化一直是旋铆机的使用者机旋铆机的设计生产厂家不断追求的目标。本方案的设计目的就是为了进一步提高旋铆的工作效率,实现自动化要求。
二、自动旋铆机的工作效率与普通旋铆机的工作效率对比
普通旋铆机单从铆接的时间算一般铆接一次为1~2秒,铆接机的回程时间1秒,再加上装卸工件的时间,一般工件一个熟练的操作工装卸一次的时间为3秒左右,由此算出铆接一个工件所需的时间通常在5~6秒,按一天8小时计算,一个工作日的铆接量在4800至5700件。
本方案中的自动铆接的特点在于省去了装卸工件的时间,及铆接一个工件不超过2秒钟,以此一个工作日的铆接量在14500至19500件,即工作效率提高了超过三倍。
三、本机的优点
第一,采用旋铆工作原理,铆接后的牢固度及外观等质量非常好,提高了产品质量。
第二,在旋铆机的铆接的同时进行工件的装卸,无需像普通铆接机需要等待铆接完成才能进行工件的装卸,从而节省时间,提供工作效率,节省了生产成本。
第三,由于本机拥有8个工位,且每个工位都是独立存在的,操作人员无需不停地操作也能跟上铆接的节奏,改善了操作人员的劳动强度。
第四,本机具有自动计数功能,能自动统计加工工件的数量。

PXR系列气动旋铆机均采用优质的配件
  ● 美标高性能长寿命密封圈——保证气缸的长寿命及工作稳定性
  ● 台湾亚德客气缸筒——摒弃同行普遍使用低成本普通无缝钢管做气缸筒的弊端,保证了气缸的质量
  ● 台湾亚德客电磁阀——优质气源及气路处理元件是设备质量的保证
  ● 欧姆龙继电器——优质的电器件保证了设备动作的安全可靠性
  ● 钢性可调机体——解决其他厂家设备在铆接过程中的抬头问题
优质的配件保证了设备的高质量、长寿命及稳定性。
